18661361773

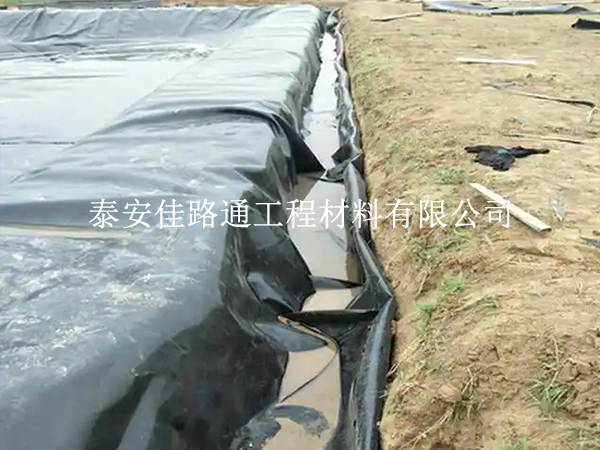

養(yǎng)殖防滲土工膜出現(xiàn)開裂，不僅會導(dǎo)致養(yǎng)殖水體滲漏，還可能引發(fā)水質(zhì)污染、地基沉降等連鎖問題。及時正確處理開裂現(xiàn)象，才能避免損失擴(kuò)大。掌握這 4 步處理技巧和預(yù)防方案，輕松應(yīng)對防滲膜開裂難題！
一、開裂原因先找準(zhǔn)：針對性處理更有效
材料老化開裂：使用超過 5 年的膜材，若長期暴露在陽光下或接觸腐蝕性水質(zhì)，會因抗老化性能下降出現(xiàn)網(wǎng)狀或條狀開裂，這類開裂多分布在膜面表層，裂縫寬度≤2mm。
外力損傷開裂：地基沉降不均、尖銳物體刺穿或養(yǎng)殖設(shè)備碾壓，會導(dǎo)致膜材出現(xiàn)不規(guī)則裂口，裂縫邊緣多伴隨撕裂痕跡，嚴(yán)重時裂口長度可達(dá)數(shù)十厘米。
焊接質(zhì)量問題：焊縫處開裂是常見問題，多因焊接溫度不足、壓力不夠或接縫污染導(dǎo)致，表現(xiàn)為焊縫沿長度方向開裂，或焊縫與母材分離，裂縫寬度≥1mm。
施工缺陷隱患：鋪設(shè)時膜材過緊、未預(yù)留伸縮量，后期受溫度變化影響會出現(xiàn)橫向收縮裂縫，這類裂縫多平行分布，間距較均勻。
二、開裂處理 4 步標(biāo)準(zhǔn)流程
（1）裂口清理與評估
表面清潔：用刷子清除開裂處及周邊 50cm 范圍內(nèi)的泥土、藻類等雜物，用酒精棉片擦拭膜面，確保裂縫周邊干凈干燥，無油污或水分。
開裂程度判斷：測量裂縫長度、寬度及深度，記錄開裂位置（如池底、邊坡或焊縫處）。小裂口（長度＜5cm，寬度＜3mm）可直接修補；大裂口（長度≥5cm 或?qū)挾?ge;3mm）需切除破損區(qū)域重新鋪設(shè)。
隱患排查：檢查開裂處周邊膜材是否有鼓包、褶皺或老化現(xiàn)象，若存在大面積老化（如膜材發(fā)脆、彈性下降），需擴(kuò)大處理范圍。
（2）小裂口修補技巧
補丁選材：選用與原膜材同材質(zhì)、同厚度的防滲膜作為補丁，補丁尺寸需比裂口四周大 10-15cm（如 5cm 裂口用 15cm×15cm 補?。?，確保完全覆蓋裂口及周邊隱患區(qū)域。
焊接修補：采用擠壓焊接機(jī)，焊接溫度調(diào)至 280-320℃，沿補丁邊緣焊接，焊縫寬度≥5cm，先焊長邊再焊短邊，確保焊縫連續(xù)無漏焊，熔漿均勻擠出。若裂口在焊縫處，需先切除原焊縫缺陷部分，再重新焊接補丁。
密封檢測：修補完成后，用真空檢測儀對補丁區(qū)域抽氣至 25kPa，保壓 30 秒無壓力下降，說明修補合格。
（3）大裂口修復(fù)方案
破損區(qū)域切除：沿裂口邊緣向外 10-15cm 處切割，形成規(guī)則的矩形或圓形區(qū)域，確保切除范圍完全包含破損及周邊老化部分，切割邊緣需平整無毛刺。
新膜鋪設(shè)焊接：裁剪與切除區(qū)域尺寸一致的新膜材，周邊預(yù)留 15cm 搭接寬度，鋪設(shè)時與原膜材緊密貼合，無褶皺。采用雙軌熱熔焊接機(jī)焊接，溫度按膜材厚度調(diào)整（1.0mm 膜材 300-350℃），焊縫寬度≥10cm。
補強處理：在新焊接的接縫處覆蓋一層 10cm 寬的補強膜，用擠壓焊接機(jī)二次焊接，增強接縫強度，避免二次開裂。
（4）特殊部位開裂處理
邊坡開裂：邊坡處開裂修補后，需在補丁上方用沙袋臨時壓固 24 小時，防止焊接后膜材收縮影響修補效果，壓固重量≥5kg/㎡。
拐角開裂：拐角處開裂的補丁需裁剪成與拐角匹配的弧形，避免直角補丁在拐角處產(chǎn)生應(yīng)力集中，焊接時重點確?；⌒芜吘壓缚p嚴(yán)密。
靠近錨固溝開裂：若開裂位置距錨固溝≤50cm，修補時需將補丁延伸至錨固溝內(nèi)，重新壓實錨固溝內(nèi)的回填土，確保補丁與錨固系統(tǒng)結(jié)合緊密。
三、修復(fù)后質(zhì)量驗收標(biāo)準(zhǔn)
外觀檢查：修補處焊縫平整連續(xù)，無氣泡、燒焦或漏焊，補丁與原膜材貼合緊密，無翹邊或褶皺。
強度測試：對修補后的接縫做剝離試驗，用拉力計測試時，接縫剝離強度≥母材強度的 80%，且斷裂發(fā)生在母材而非焊縫處。
滲漏檢測：采用注水試驗，修補區(qū)域浸泡 24 小時后，無滲水痕跡，水位無明顯下降（≤2mm / 天），即判定修復(fù)合格。
四、開裂預(yù)防關(guān)鍵措施
材料選擇把關(guān)：選用抗老化等級三級以上的 HDPE 膜，厚度≥1.0mm，確保拉伸強度≥20MPa，斷裂伸長率≥400%，從源頭減少老化開裂風(fēng)險。
施工質(zhì)量控制：鋪設(shè)時預(yù)留 2%-3% 伸縮量，避免過緊；焊接溫度、速度按規(guī)范執(zhí)行（如 0.8mm 膜材焊接溫度 280-320℃），確保焊縫質(zhì)量；錨固溝深度≥50cm，回填壓實度≥92%。
日常維護(hù)加強：定期清理膜面雜物，避免尖銳物體堆積；每月檢查膜材是否有老化、鼓包跡象，尤其在夏季高溫和冬季低溫后增加檢查頻次；發(fā)現(xiàn)小裂口及時修補，避免擴(kuò)大。
養(yǎng)殖防滲土工膜開裂處理的核心是 “早發(fā)現(xiàn)、準(zhǔn)判斷、嚴(yán)修復(fù)”。按照標(biāo)準(zhǔn)流程處理開裂問題，并做好日常預(yù)防，能有效延長膜材使用壽命，保障養(yǎng)殖水體不滲漏。若遇到復(fù)雜開裂情況，歡迎在評論區(qū)留言交流解決方案！
